斜面球閥

產品型號：Q16F、Q66F
產品口徑：DN15-200
產品壓力：0.6~10.0Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
連接型式：
產品密封：
結構型式：
驅動方式：
聯系電話：021-51877967
聯系傳真：021-51685388
聯系郵箱：haoshifamen@126.com
資料下載：暫無
聯系地址：上海市松江區茸梅路1108弄

產品簡介

制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海好施閥門有限公司有能力按照各國標準以及各種行業標準生產制造優質閥門。

視鏡

直通視鏡
YOSHITAKE安全閥
YOSHITAKE過濾器
YOSHITAKE電磁閥
YOSHITAKE溫控閥
YOSHITAKE蒸汽疏水閥
YOSHITAKE排氣閥

產品詳情

斜面球閥結構特點：
1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。
4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、
閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，只須將上部閥蓋拆開，既可取出閥門體內全部零件。便于閥門的維修和更換。

▲標準規范
設計制造：GB12237-1989
結構長度：GB12221-1989
法蘭連接：GB9113，JB/T79
G20592，SH3406

焊接標準： GB12224-1989

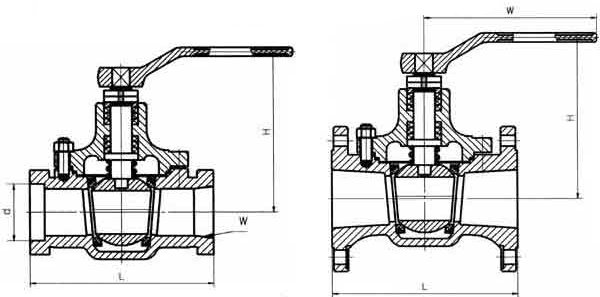

▲ 主要結構尺寸及重量

內螺紋連接 PN1.6、2.5、4.0、6.4(Mpa)

DN	L	H	W螺紋
15	90	78	1/2”
20	100	82	3/4”
25	115	88	1”
40	150	95	11/2”
50	180	110	2”

承插焊連接PN 1.6、2.5、4.0、6.4(Mpa)

DN	L	H	d
15	90	78	22.5
20	100	82	28.5
25	115	88	34.5
40	150	95	48.7
50	180	110	61.3

Q46型法蘭連接斜面球閥

PN 1.6(Mpa)

DN	L	H	W
15	130	60	150
20	130	65	150
25	140	75	150
32	165	90	150
40	165	95	230
50	203	110	230
65	222	145	350
80	241	150	450
100	305	180	450
125	356	250	600
150	394	270	700
200	457	345	950

PN 2.5(Mpa)

DN	L	H	W
15	130	78	150
20	130	85	160
25	140	95	180
32	165	150	250
40	165	150	300
50	203	190	350
65	222	195	350
80	241	215	400
100	305	250	450
125	356	286	600
150	394	320	700
200	457	345	950

■美標系列
▲標準規范
設計制造： ANSI B16.34，API6D，BS5159，JIS
結構長度： ANSI B16.10
法蘭連接： ANSI B16.5，JIS
焊接標準： ANSI B16.25

注：連接尺寸見后面“附表”。

▲ 主要結構尺寸及重量
CLASS 150 Lb

in	mm	L	H	W
1/2	15	130	60	150
3/4	20	152	65	150
1	25	160	75	150
11/4	32	165	90	150
11/2	40	165	95	230
2	50	178	110	230
21/2	65	190	145	350
3	80	203	150	400
4	100	229	180	450
5	125	356	250	500
6	150	394	270	600
8	200	457	345	700

CLASS 300 Lb

in	mm	L	H	W
1/2	15	140	60	150
3/4	20	152	65	150
1	25	165	75	160
11/4	32	178	90	160
11/2	40	190	95	190
2	50	216	110	350
21/2	65	241	145	400
3	80	283	150	450
4	100	305	180	450
5	125	381	250	600
6	150	403	270	700
8	200	502	345	950
